Guide des travaux · Techniques et matériaux

Électricité, tableau et protections

Tableau, disjoncteurs, différentiels, terre, circuits et puissance : les notions pour comprendre une rénovation électrique et les contrôles professionnels.

Avant de remplacer un tableau, il faut savoir ce que l’installation doit alimenter et ce qui peut être conservé. Cuisine, climatisation, prises et éclairage se préparent ensemble pour éviter de rouvrir les murs après les finitions. L’électricien vérifie les circuits, la terre et les protections ; le devis distingue les adaptations des parties réellement refaites.

Voir le tableau Darinov annoté →

Conserver, adapter ou refaire : trois périmètres à faire vérifier

Conserver : éléments dont l’état et les vérifications permettent le maintien, à identifier dans le devis.

Adapter : modifications ciblées liées aux nouveaux usages, avec raccords et finitions précisés.

Refaire : périmètre des circuits et équipements remplacés, avec repérage et essais prévus.

Aucun de ces choix ne se déduit de l’aspect du tableau seul.

Les points à faire préciser par l’électricien

  • Les usages et les équipements à alimenter.
  • Les circuits, les protections et la terre à conserver ou à reprendre.
  • Le repérage et les essais prévus avant réception.

De l’alimentation aux appareils

Le branchement alimente un dispositif général, puis le tableau de répartition distribue les circuits : éclairage, prises et équipements nécessitant leur propre circuit. Les besoins d’une plaque de cuisson, d’un chauffe-eau, d’un climatiseur ou d’une pompe doivent être connus avant de fermer les murs. Le schéma de cette fiche explique les fonctions ; il ne donne ni câblage à reproduire ni calibres à choisir soi-même.

Une alimentation monophasée et une alimentation triphasée n’organisent pas les usages de la même façon. En triphasé, l’équilibrage des charges et la compatibilité des appareils font partie de l’étude. La puissance disponible et les caractéristiques du branchement sont à vérifier avec le distributeur et l’électricien : une étiquette d’appareil ne décrit pas tout le logement.

Au Maroc, le cadre technique de référence comprend la NM 06.1.100 relative aux installations électriques à basse tension. L’électricien vérifie l’édition applicable, les normes marocaines complémentaires effectivement en vigueur, les prescriptions du distributeur et les notices des équipements. Une documentation de fabricant publiée pour la France peut expliquer le rôle d’un appareil, mais elle ne fixe pas les prescriptions d’un chantier marocain.

Volts, ampères, watts et kilowattheures

La tension, en volts (V), caractérise la différence de potentiel ; l’intensité, en ampères (A), le courant ; la puissance, en watts (W) ou kilowatts (kW), le rythme de consommation ou de fourniture d’énergie. L’énergie, en kilowattheures (kWh), cumule cette puissance dans le temps. Un appareil de 2 kW fonctionnant à pleine puissance pendant 3 heures consomme 6 kWh : c’est un exemple de calcul, non la consommation réelle d’un appareil régulé.

Pour un récepteur résistif monophasé, la relation P = U × I donne un premier repère. Les moteurs, l’électronique, le démarrage et le triphasé demandent d’autres paramètres. Additionner les puissances de tous les appareils sans considérer leur usage simultané ne constitue pas un dimensionnement.

Disjoncteur et différentiel : trois fonctions à distinguer

AppareilCe qu’il surveilleCe qu’il ne remplace pas
Disjoncteur divisionnaireSurintensités : surcharge et court-circuitLa protection différentielle et la terre
Interrupteur différentielDifférence de courant entre conducteurs actifs, révélatrice d’une fuiteUn disjoncteur protégeant contre les surintensités
Disjoncteur différentielProtection contre les surintensités et fonction différentielleLa conception complète et les essais de l’installation

Le calibre, en A, et la sensibilité différentielle, en mA, sont deux valeurs différentes. Une inscription 40 A / 30 mA sur un interrupteur différentiel ne signifie pas qu’il déclenchera comme un disjoncteur en cas de surcharge à 40 A. La coordination des appareils est à définir par le professionnel.

Les types AC, A, F et B correspondent à des formes de courant de défaut différentes. Les appareils électroniques, variateurs, équipements de recharge ou certaines productions électriques imposent une sélection selon leurs notices et les règles applicables. Un type n’est pas choisi seulement parce qu’il paraît « supérieur ». Le pouvoir de coupure du disjoncteur et ses caractéristiques de déclenchement comptent également.

Terre, équipotentialité et section des câbles

La mise à la terre relie les masses conductrices prévues à un dispositif de protection ; les liaisons équipotentielles limitent des différences de potentiel dangereuses entre éléments concernés. Une prise munie d’une broche de terre ne prouve pas que cette liaison existe ni qu’elle est efficace. Continuité, isolement, terre et fonctionnement des protections se vérifient avec des appareils de mesure.

La section d’un conducteur se lit en mm². Elle dépend notamment du courant, de la longueur, du mode de pose, du regroupement, de la température et de la chute de tension admissible. On ne peut donc pas déduire une section universelle du seul nom de l’appareil. Les gaines protègent et organisent les cheminements ; les connexions doivent rester adaptées et accessibles selon leur système. Les réseaux de communication demandent une coordination avec l’électricité, sans mélange improvisé.

Prises, éclairage et pièces sensibles

Un simple allumage commande depuis un emplacement ; un va-et-vient permet une commande depuis deux emplacements ; un télérupteur peut recevoir plusieurs boutons-poussoirs. Ces fonctions se choisissent à partir des accès et des habitudes. Les variateurs doivent être compatibles avec les lampes et alimentations utilisées.

Le plan indique les prises, commandes, appareils fixes et hauteurs convenues. Les circuits spécialisés sont identifiés selon les équipements et prescriptions applicables. Les salles d’eau et l’extérieur nécessitent une étude de l’exposition, de l’implantation et des protections ; un indice IP ne rend pas n’importe quel matériel admissible partout. Le professionnel vérifie les règles locales et les notices, sans appliquer automatiquement une liste française au projet.

Dessiner les emplacements avant de fixer les hauteurs

Sur le plan de cuisine, placer d’abord l’évier, la plaque, le plan de travail, les meubles et les appareils. On détermine ensuite les prises disponibles pour le petit électroménager, les alimentations des appareils fixes et les commandes d’éclairage, sans les faire disparaître derrière un équipement inaccessible. Une prise de crédence ne se positionne pas uniquement à partir d’une hauteur « standard » : elle doit aussi éviter les projections et rester compatible avec l’agencement et les règles applicables.

Dans une chambre ou un bureau, vérifier l’usage de chaque mur : lit, bureau, télévision, climatisation et cheminement des câbles. Pour les interrupteurs, partir de l’entrée, du sens d’ouverture de la porte et des points de commande nécessaires. Les cotes définitives se valident sur un plan coté et, si possible, par marquage sur place. Aucune hauteur française recopiée en ligne ne vaut prescription générale pour un logement marocain. Dans une salle d’eau, l’électricien détermine les zones d’exposition, les matériels admis et leur implantation avant la pose des revêtements.

Un tableau accessible et un repérage que l’on peut utiliser

La position du tableau se choisit avec le professionnel : accès sûr, environnement compatible, place pour intervenir et cheminement réaliste des circuits. Il ne doit pas devenir inaccessible derrière un placard fixe. Si la terre est absente ou douteuse, l’électricien examine la prise de terre existante et définit sa remise en état ou une solution nouvelle adaptée au bâtiment ; « planter un piquet » sans étude ni mesure ne démontre pas la protection.

Le dossier de fin de travaux relie chaque protection à un usage identifiable — par exemple « prises cuisine », « éclairage chambres » ou « climatiseur séjour » — plutôt qu’à un numéro incompréhensible. Le plan de repérage indique les circuits modifiés, les appareils dédiés et, lorsque les travaux l’ont permis, le cheminement photographié avant fermeture. Cette traçabilité facilite la recherche d’un défaut et évite de couper toute l’installation pour identifier un seul départ.

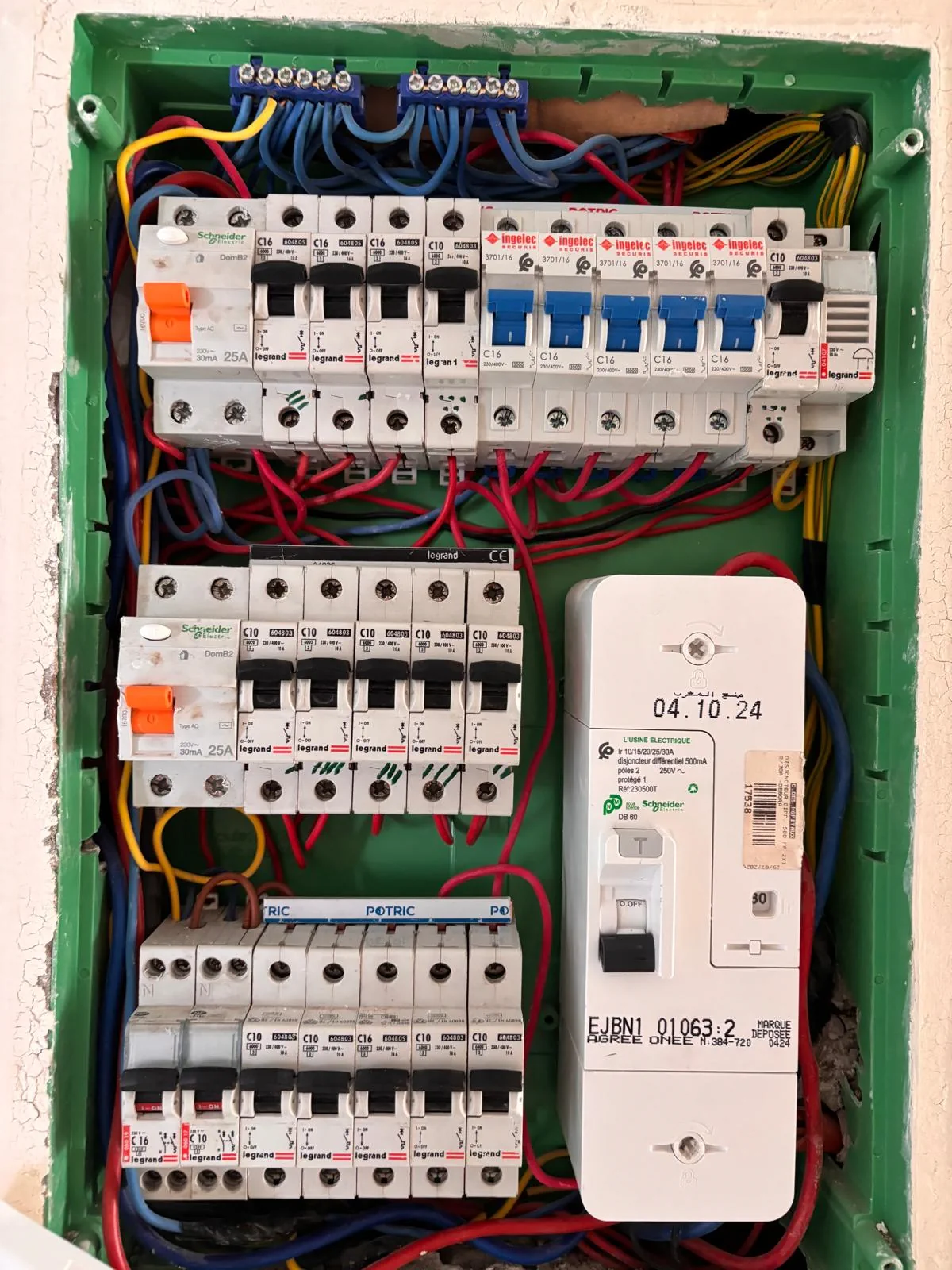

Sur un chantier Darinov · 02

Adapter le tableau aux nouveaux usages

La rénovation de cet appartement comprend l’ajout de cinq climatiseurs et une reprise du tableau électrique. Les départs sont repérés, les charges réparties et les protections différentielles adaptées ; la continuité de la mise à la terre doit être vérifiée par l’électricien avant la mise en service. Le tableau photographié est ouvert, en cours d’intervention : l’image ne constitue pas une attestation de conformité de l’installation terminée.
Repères à observer
  1. Protection différentielle visibleLe dispositif à manette orange porte une indication différentielle. Sa présence ne prouve ni le bon choix ni le fonctionnement de l’ensemble.
  2. Départs protégésLes appareils modulaires alimentent des circuits distincts. Leurs usages doivent être identifiés sur un repérage lisible remis avec le tableau.
  3. Appareil d’arrivéeCet appareil est en amont des rangées. La coupure, les réglages et la coordination des protections se vérifient sur l’installation réelle.
  4. Conducteurs vert-jauneLe code couleur est visible en haut à droite ; seule une mesure établit la continuité et l’efficacité de la liaison de protection.

Réaliser, tester et réceptionner

Après relevé de l’existant viennent le plan, le repérage des circuits, les cheminements, les protections et les raccordements. Les saignées doivent respecter le bâti. Photographier les passages avant rebouchage ; prévoir les réserves raisonnables dans le tableau, le repérage lisible et les accès pour maintenance.

Les essais sont réalisés par l’électricien avant remise en service et consignés selon le périmètre de la mission : identification des circuits, continuité des conducteurs de protection, contrôle de la terre, isolement et fonctionnement des protections concernés. La méthode et les valeurs acceptables dépendent des références applicables et de l’installation. Le client peut vérifier les étiquettes, les emplacements et la remise des documents ; il ne contrôle pas une installation en démontant un tableau sous tension. Toute intervention nécessite la mise en sécurité par une personne compétente.

Secours électrique : groupe, onduleur ou batterie

Définir d’abord les usages prioritaires en cas de coupure. Un petit onduleur pour l’informatique ne remplace pas un système capable de démarrer une pompe. L’autonomie d’une batterie dépend de son énergie disponible, de la puissance demandée et des pertes.

Un groupe électrogène exige une implantation sûre, une gestion du bruit, du carburant et des gaz d’échappement. Il ne fonctionne pas dans un espace clos ou insuffisamment ventilé. La commutation et la séparation du réseau doivent être conçues : aucun branchement improvisé sur une prise du logement. Une installation photovoltaïque ordinaire raccordée au réseau ne garantit pas l’alimentation pendant une coupure ; la fiche solaire explique cette différence.

Budget, délais et entretien

Un « point électrique » doit être défini : appareil, câble et longueur, gaine, boîte, saignée, rebouchage, connexion et essais. Le tableau se décrit par circuits et fonctions, pas seulement par nombre de modules. Les luminaires, la peinture après rebouchage, la reprise de terre ou le branchement peuvent être séparés : le devis doit le dire.

À titre de repère de fourniture, un disjoncteur modulaire 1P 16 A Easy9 était affiché à 36,90 MAD sur le catalogue public Bricoma consulté le 24 septembre 2026. Ce prix isolé ne chiffre ni un circuit ni un tableau installé, et ne justifie pas le choix de cet appareil. Livraison, stock et conditions du vendeur restent à vérifier.

Le calendrier distingue dépose, encastrements, attente des finitions, appareillage et essais. Une rénovation occupée ajoute des remises en service provisoires à organiser. Conserver le plan de repérage ; suivre la fréquence d’essai indiquée sur les dispositifs et leur notice. Odeur de brûlé, échauffement ou déclenchements répétés demandent un diagnostic, pas un calibre plus élevé.

Cas d’illustration : du plan des usages au tableau repéréPlan simplifié d’une cuisine, d’un séjour, d’une chambre et d’une salle d’eau, à gauche ; liste illustrative de circuits identifiés au tableau, à droite. Aucune ligne ne représente un câble ni ne prescrit de calibre.Cas d’illustration : du plan des usages au tableau repéré CUISINEPrises de planAppareils à préciser SALLE D’EAUÉclairageVentilation éventuelle SÉJOURPrises · éclairageClimatisation si prévue CHAMBREPrisesÉclairage AU TABLEAU C01Éclairagezones à repérerC02Priseszones à repérerC03Cuisineéquipement à identifierC04Climatisationdépart à étudier La liste est un exemple de repérage, pas le découpage prescrit d’un logement. Aucun trajet de câble, nombre de prises, calibre ou zone électrique n’est fixé ici.Darinov · Plan de lecture non coté, non exécutable.
Le plan d’usage aide à nommer les départs du tableau. Les circuits, protections, sections et cheminements réels restent à concevoir puis à vérifier par l’électricien.
Une installation électrique : qui protège quoi ?Schéma fonctionnel : alimentation, coupure, protection différentielle, protections de circuits et liaison de terre sont distinguées. Aucun calibre ni câblage n’est prescrit.Une installation électrique : qui protège quoi ?Alimentationet coupure Différentielfuite de courant Disjoncteurdu circuit 1Éclairageà repérerDisjoncteurdu circuit 2Prisesà repérerDisjoncteurdu circuit 3Équipementà repérer Terre et liaisons de protection : présence et efficacité à faire vérifier Le différentiel et le disjoncteur répondent à deux risques différents.Darinov · Schéma de compréhension, non coté et non exécutable.
Schéma fonctionnel : alimentation, coupure, protection différentielle, protections de circuits et liaison de terre sont distinguées. Aucun calibre ni câblage n’est prescrit.

Pour situer l'électricité dans un projet plus large, consultez le scénario de rénovation d'un appartement de 80 m². Le poste électrique y est détaillé ; le budget total comprend également les autres lots de travaux.

Dans l’appartement rénové de 125 m² à Casablanca, les tableaux électriques et les réseaux ont été repris avec la cuisine, les pièces d’eau et la pose de cinq climatiseurs. Ce chantier montre pourquoi les usages se définissent avant les finitions ; son budget global n’est pas un tarif d’électricité.

Voir la rénovation complète de 125 m²

Complément vidéo

Installer un interrupteur différentiel dans un tableau électrique

Cette démonstration de Legrand France aide à visualiser les composants et les gestes. Les références de produits, les règles de mise en œuvre et les vérifications restent à adapter au chantier.

Questions fréquentes

Un différentiel remplace-t-il un disjoncteur ?

Un interrupteur différentiel, non. Un disjoncteur différentiel combine les deux fonctions, sous réserve d’un choix adapté au circuit.

Peut-on remplacer uniquement le tableau ?

Parfois, mais seulement après contrôle de l’existant. Cela ne corrige pas automatiquement les défauts de terre ou de câblage.

Une installation solaire alimente-t-elle la maison pendant une coupure ?

Pas nécessairement. Le secours exige une architecture prévue pour cet usage, une séparation du réseau et éventuellement du stockage.

Sources et prolongements

Ce dossier explique des principes de préparation et de contrôle. Il ne remplace ni l’examen du bien, ni les études, notices, démarches et interventions professionnelles adaptées au projet.
