Fenêtres et vitrages : choix, performances et pose, avec un exemple de grand coulissant aluminium fabriqué par Darinov.

Pour choisir une fenêtre ou une baie, partez de l’usage : passage vers la terrasse, lumière, chaleur, bruit et entretien. Comparez ensuite l’ensemble proposé — cadre, vitrage, joints, quincaillerie et pose — car le verre seul ne détermine pas le résultat.

À retenir en 30 secondes

  • Définir l’ouverture et le passage souhaité.
  • Choisir le vitrage pour le confort et la sécurité recherchés.
  • Vérifier les performances de la configuration commandée.
  • Préparer les appuis, les raccords et les accès avant fabrication.

Matériau et type d’ouverture

L’aluminium permet de nombreux profils et grandes baies ; vérifier notamment la conception thermique du système. Le PVC et le bois répondent à d’autres priorités de profil, finition et entretien. Aucun matériau ne garantit seul la performance de la fenêtre : dimensions, vitrage, joints et fabrication comptent ensemble.

OuvrantIntérêtContrainte
FixeLumière, sans mécanisme d’ouverturePas de ventilation par cette partie ; nettoyage à anticiper
À frappeOuverture par rotationDégagement devant le vantail
Oscillo-battantOuverture complète ou entrebâillement selon systèmeQuincaillerie, réglages et usage approprié
CoulissantPas de débattement dans la pièceRails, nettoyage, passage et performance selon gamme
GalandageVantaux rentrant dans une réservationMur, drainage, isolation et accès de maintenance à concevoir

La porte-fenêtre permet le passage ; une grande baie exige une étude des dimensions, du poids des vitrages et de la manutention. Vérifier les limites du système proposé plutôt que d’agrandir une référence au-delà de sa gamme.

Aluminium : teintes, finitions et ouverture en situation

La teinte des profils, le dessin des ouvrants et le passage disponible participent au choix de la baie. Un échantillon de finition permet de choisir l’aspect des profils ; le fonctionnement d’un modèle à trois vantaux aide à apprécier le passage et la manipulation des ouvrants.

Profils aluminium présentant plusieurs teintes et effets de finition
Comparer les teintes et les finitions. Cette photo illustre des aspects possibles, pas un nuancier contractuel. Faites valider un échantillon physique, la référence de teinte, la texture et les conditions d’entretien avant commande.
Exemple de grandes baies aluminium foncées autour d’un espace ouvert sur le jardin
Lire les lignes de la menuiserie. Exemple d’aspect d’une baie aluminium : montants, traverses et jonctions participent au rendu final.
Vidéo du modèle de baie retenu. La baie à trois vantaux en fonctionnement.

Deux ou trois vantaux : quel compromis pour une grande baie ?

Pour une grande ouverture, le nombre de vantaux change le passage disponible, la largeur de chaque élément et l'encombrement du cadre. Le choix se fait avec le système de rails, le vitrage, l'accès au chantier et les usages de la pièce.

CritèreDeux vantaux sur deux railsTrois vantaux sur trois rails
Passage lorsque les ouvrants se superposentEnviron la moitié de la largeurJusqu'à environ deux tiers, selon le système
Vue et dessin de la baieMoins de jonctions verticalesUn cadre ouvrant et une jonction verticale supplémentaires
Dimensions des élémentsVantaux plus larges à ouverture totale comparableVantaux plus étroits, pouvant faciliter certaines manipulations
Profondeur du dormantGénéralement plus réduitePlus d'encombrement à prévoir au seuil et dans les tableaux
BudgetÀ comparer à gamme et vitrage identiquesSouvent supérieur : système, profilés, quincaillerie et pose

Sur une ouverture théorique de 3,60 m, cela représente environ 1,80 m de passage contre 2,40 m, avant déduction des profils, butées et recouvrements. Le passage utile est confirmé sur le plan de fabrication. Trois vantaux sur deux rails n'offrent pas automatiquement le même résultat qu'un système à trois rails.

Des vantaux moins larges peuvent faciliter certaines manutentions, sans garantir à eux seuls une meilleure longévité ou un moindre risque de casse. La masse du vitrage, les renforts, les galets, la pose et l'entretien restent déterminants. En étage élevé, l'accès et les moyens de levage sont étudiés avant fabrication.

Vérifiez également le drainage, le verrouillage et la compatibilité avec le volet ou la moustiquaire. Le devis doit permettre de comparer les deux configurations complètes, avec la profondeur du dormant et le passage utile.

Une grande ouverture au quatrième étage. Dans ce projet, la baie de 4,80 × 2,20 m a été réalisée en trois vantaux sur triple rail, avec vitrage feuilleté 4+4. Les ouvrants en deux parties ne pouvaient pas être montés jusqu’à l’appartement. Voir la baie avant/après et les choix retenus.

Lire les performances sans se fier au seul matériau

Sur un profil aluminium, la rupture de pont thermique, souvent abrégée RPT, sépare les parties intérieure et extérieure par un élément moins conducteur. Elle ne se confond ni avec un remplissage de mousse sur chantier ni avec le double vitrage. Des gammes avec et sans RPT existent : demander la référence du profil et la performance de la fenêtre complète, notamment pour une pièce climatisée ou exposée.

IndicationCe qu’elle renseigneQuestion à poser
A : perméabilité à l’airPassage d’air lors d’un essai normaliséLe résultat concerne-t-il cet ouvrant et cette dimension ?
E : étanchéité à l’eauComportement à l’eau dans les conditions de l’essaiQuelle configuration et quelle exposition ont été retenues ?
V : résistance au ventComportement sous la pression du ventLa gamme est-elle adaptée à l’étage, à la taille et au site ?
Uw et caractéristiques du vitrageTransmission thermique de l’ensemble et fonctions du verreLa fiche décrit-elle la composition exacte proposée ?

Un classement AEV ne désigne pas une qualité universelle valable pour toutes les baies d’une marque. Les exigences se déterminent pour le projet ; une performance de laboratoire ne garantit pas le raccord réalisé sur place. Près du littoral, demander aussi les conditions d’emploi et d’entretien des profils, ferrures et finitions face à l’air salin.

Comprendre le vitrage

Le double vitrage comporte deux feuilles séparées par une lame scellée ; il ne désigne pas automatiquement un vitrage de sécurité. Le feuilleté associe des feuilles avec intercalaire ; le trempé reçoit un traitement modifiant son comportement mécanique et à la rupture. Le choix de sécurité dépend de la position et de l’usage.

L’isolation thermique, le contrôle solaire et l’acoustique sont trois fonctions différentes. Ug décrit la transmission thermique du vitrage, Uw celle de la fenêtre complète : plus la valeur est basse, moins l’ensemble transmet de chaleur dans les conditions de mesure. Le facteur solaire, noté g pour le vitrage ou Sw pour la fenêtre dans certaines documentations, indique la part d’énergie solaire transmise. La transmission lumineuse renseigne sur la lumière visible. Ces valeurs se lisent pour la composition et les dimensions concernées.

Une baie ouest exposée au soleil ne se traite pas comme une petite fenêtre ombragée. Les protections extérieures peuvent limiter les apports avant qu’ils n’entrent. Choisir uniquement une teinte foncée peut réduire la lumière sans répondre correctement au besoin de confort. L’orientation et l’ombrage se discutent avec l’isolation et la climatisation.

Simple 6 mm, feuilleté 4+4, double ou triple vitrage : quelles différences ?

L'épaisseur du verre, sa composition et ses traitements répondent à des besoins différents. Un verre feuilleté peut aussi entrer dans la composition d'un double ou d'un triple vitrage : sécurité et isolation peuvent se combiner.

CompositionPrincipe et intérêtPoint de vigilance
Simple vitrage monolithique 6 mmUne feuille de verre de 6 mm, sans lame isolante.L'épaisseur seule ne précise ni le traitement du verre ni sa classe de sécurité. Elle ne procure pas les mêmes performances qu'un vitrage isolant.
Feuilleté « 4+4 »Deux verres de 4 mm assemblés par un intercalaire qui retient les fragments après bris.Préciser la composition : par exemple 44.1 avec 0,38 mm nominal de PVB, ou 44.2 avec 0,76 mm. La résistance et l'usage admissible dépendent du produit et de son classement.
Double vitrage, par exemple 4/16/4Deux verres séparés par une lame scellée ; isolation selon la composition, le gaz et les traitements.Comparer Ug, Uw, facteur solaire et transmission lumineuse, ainsi que les performances acoustiques ou de sécurité recherchées.
Triple vitrage, par exemple 4/16/4/16/4Trois verres et deux lames, avec davantage de poids et d'épaisseur.Vérifier la compatibilité du châssis et des ferrures, l'exposition et l'intérêt réel pour la pièce. Ce n'est pas automatiquement le meilleur choix à Casablanca.

« 4+4 » ne signifie pas automatiquement anti-effraction ni protection contre la chute. Ces fonctions exigent une composition et un ensemble de pose adaptés, avec des performances documentées. Pour le bruit, demandez la performance acoustique de la composition proposée plutôt que de vous fier aux seuls mots « double », « triple » ou « feuilleté ».

À ne pas confondre : trois vantaux désignent les éléments de la baie ; triple vitrage désigne les trois feuilles de verre d'un vitrage isolant.

4/16/4 : lire la composition, pas seulement « double vitrage »

Les chiffres indiquent les épaisseurs en millimètres : 4/16/4 désigne un verre de 4 mm, une lame de 16 mm et un second verre de 4 mm, soit 24 mm pour le vitrage, hors cadre. Cette notation ne précise ni le gaz, ni les couches de traitement, ni la sécurité. Deux vitrages de même épaisseur peuvent donc avoir des performances différentes.

Composition ou optionCe qui changeCe qu’il faut demander
Double vitrage avec airDeux verres séparés par une lame d’air scelléeÉpaisseurs, couches éventuelles et Ug déclaré
Double vitrage avec argonUn gaz moins conducteur que l’air contribue à l’isolation thermiqueTaux de remplissage annoncé et performance de la composition exacte
Couche à faible émissivité, dite low-eUn traitement sur une face du verre limite les échanges par rayonnementRéférence, face traitée, Ug et transmission lumineuse
Couche de contrôle solaireUne fonction destinée à limiter les apports du soleilFacteur solaire et lumière transmise, avec orientation et ombrage
Triple vitrage, par exemple 4/16/4/16/4Trois verres et deux lames ; cet exemple totalise 44 mmUg, Uw, lumière, facteur solaire et compatibilité du châssis
Composition acoustique ou de sécuritéÉpaisseurs, asymétrie ou feuilletage répondent à d’autres fonctionsPerformance acoustique ou classement de sécurité documenté

Air, argon et traitement du verre ne sont pas interchangeables. L’argon est enfermé à la fabrication dans un vitrage isolant étanche : ce n’est pas une recharge à réaliser sur chantier. Une couche low-e et une fonction de contrôle solaire peuvent être associées dans certains produits ; le mot « argon » ne prouve à lui seul ni une protection contre la chaleur solaire, ni une meilleure sécurité, ni une performance acoustique particulière. Un intercalaire à bord chaud, souvent appelé warm edge, agit sur le bord du vitrage ; il ne remplace pas la qualité du cadre et de sa pose.

Double ou triple vitrage : choisir pour la pièce et son exposition

Le triple vitrage peut réduire davantage les échanges thermiques avec une composition adaptée. Il ajoute aussi du verre, de l’épaisseur et du poids : profils, parcloses, ferrures et manutention doivent l’accepter. La lumière et les apports solaires dépendent des verres et traitements, pas seulement du nombre de feuilles.

À Casablanca, une grande baie très ensoleillée demande notamment un arbitrage entre protection solaire, lumière, ombrage extérieur et confort intérieur. Un triple vitrage n’est pas automatiquement le meilleur investissement ; un double vitrage adapté, dans une menuiserie cohérente et bien posée, peut répondre au besoin. En altitude ou pour une pièce fortement chauffée ou climatisée, l’équilibre peut être différent. Ce choix se vérifie avec le bâtiment, l’exposition et les performances documentées, sans promettre une économie forfaitaire.

Avant commande, faire inscrire la composition complète, le gaz et son taux annoncé, les traitements, l’intercalaire, Ug et Uw, le facteur solaire et la transmission lumineuse. Ajouter la performance acoustique ou la sécurité lorsque le projet les exige. La disponibilité locale, la garantie et la capacité du fabricant à fournir ces caractéristiques comptent autant que l’appellation commerciale.

Le verre trempé se fragmente différemment d’un verre ordinaire ; cela ne suffit pas à le considérer comme une barrière contre la chute après rupture. Dans un feuilleté, l’intercalaire retient les fragments, mais la composition et les fixations doivent correspondre à la fonction recherchée. Une baie basse, une paroi de douche et un garde-corps n’ont pas le même besoin. Une protection contre l’effraction demande elle aussi un ensemble documenté : verre, cadre, ferrures et verrouillage.

Eau, air, seuil et drainage

Comprendre le raccord avec le schéma d’appui · Observer les raccords sur une photo annotée

Les profils, joints et dispositifs d’évacuation participent au comportement de la baie. Le seuil doit gérer passage, pluie et raccord avec le sol extérieur ; un seuil affleurant nécessite un détail cohérent, pas seulement la suppression d’un ressaut. Les trous de drainage ne doivent pas être bouchés par la finition.

La dépose totale et l’adaptation sur un cadre conservé n’ont pas les mêmes conséquences sur le clair de passage et les raccords. Vérifier l’état du support, la fixation, le calfeutrement, les appuis et les reprises d’enduit ou de peinture. La mousse seule n’est pas une description suffisante de la pose et de l’étanchéité du raccord.

Appui, rejingot et goutte d’eau : comprendre leurs fonctions

L’appui reçoit le raccord en bas d’une fenêtre et dirige l’eau vers l’extérieur. Le rejingot, lorsqu’il appartient au détail retenu, forme un relief à l’arrière de l’appui ; la goutte d’eau, ou larmier, limite le retour d’eau sous son débord. Ces fonctions doivent rester continues aux extrémités et compatibles avec la menuiserie. Une forme de pente et un débord ne remplacent pas le calfeutrement entre cadre et support.

Pour une porte-fenêtre, le seuil et les niveaux de terrasse sont étudiés ensemble : cheminement de l’eau, passage, accès et revêtement. Vouloir tout mettre au même niveau sans détail d’évacuation peut déplacer le problème à l’intérieur. Le schéma ci-dessous explique les fonctions d’un appui de fenêtre ; ses proportions ne sont pas des cotes de chantier.

Fixer, isoler et calfeutrer sont trois fonctions distinctes

Les fixations reprennent les efforts ; le remplissage peut contribuer à l’isolation ; le calfeutrement traite le joint avec le mur. Une mousse expansive de remplissage n’est pas interchangeable avec une bande imprégnée précomprimée conçue pour un joint de menuiserie. Mastics, fonds de joint, bandes ou membranes sont choisis comme un système compatible avec le support, la largeur du joint et l’exposition. Les raccords ne se résument pas à un cordon décoratif après peinture.

Avant pose, confirmer aplomb, niveau, état de l’appui, diagonales et dimensions finies. Après pose, contrôler les ouvrants, le verrouillage, la continuité visible des joints et la liberté des drainages. Des vérifications complémentaires de l’étanchéité peuvent être prévues avec le poseur ; un arrosage improvisé n’équivaut pas à un essai documenté.

Coordonner volets, moustiquaires et façade

Le coffre d’un volet, sa trappe et l’épaisseur d’une moustiquaire peuvent modifier les dimensions disponibles. Leur implantation se décide avec la fenêtre, avant fabrication. La couleur, le dessin des ouvrants et toute modification de façade sont à vérifier au regard du bien, de la copropriété et des démarches concernées.

Cas d’illustration : une baie de 2,40 m en deux vantaux coulissants ne libère pas une ouverture de 2,40 m lorsque les vantaux se superposent. Le passage effectif est à lire sur le plan du fabricant, avec les profils. Cela compte pour le mobilier, l’accessibilité et l’usage d’une terrasse.

Fabrication d’une baie aluminium : lire une configuration complète

Darinov fabrique ses fenêtres aluminium sur mesure. Selon la baie, l’atelier choisit les profilés, le vitrage, les organes de roulement, les joints et le drainage avant l’assemblage. La série Émeraude de Rock Systems est un système de profilés utilisé pour certaines réalisations Darinov : ses composants et ses performances se vérifient pour la configuration commandée.

L’exemple de fabrication ci-dessous décrit une configuration en deux vantaux. Il se distingue de la baie finalement retenue en trois vantaux pour le projet du quatrième étage. Le choix dépend aussi des accès et de la manutention.

Un exemple décrit par Darinov est une baie coulissante de 4,80 × 2,20 m hors tout, avec deux vantaux de 2,46 m de largeur chacun. Elle associe un dormant Émeraude MD 362, une structure aluminium renforcée, un vitrage feuilleté 44.1 et trois blocs de galets doubles réglables GEM 33.40 par vantail. Le 44.1 réunit deux feuilles de verre de 4 mm autour d’un intercalaire : c’est un vitrage feuilleté, pas un double vitrage isolant. Les supports des galets sont en aluminium ; leurs roues sont en matière plastique dure.

Cet exemple décrit une configuration particulière, pas une dimension maximale annoncée pour toutes les fenêtres Émeraude. Pour une grande portée, vérifier les références des montants et traverses des vantaux, les dimensions exactes et la masse du verre, les renforts, les galets et les conditions de pose. Les classements d’essai obtenus sur d’autres tailles de baies ne se transposent pas automatiquement à celle-ci.

Budget, pose et entretien

Le devis doit décrire chaque baie par dimensions, système, vitrage, quincaillerie, finition, dépose, pose et reprises. Un tarif au m² de verre ne représente pas l’ensemble. Accès, levage, protections, volets et moustiquaires peuvent être des postes distincts.

Le relevé est confirmé avant fabrication ; la pose se coordonne avec les enduits et sols finis. Prévoir la protection temporaire du logement pendant la dépose. Après pose, vérifier ouverture, fermeture, réglages, joints, drainage et propreté ; les performances de laboratoire ne constituent pas à elles seules une réception sur site.

Nettoyer rails et orifices selon la notice, inspecter les joints et entretenir quincaillerie et finitions avec les produits autorisés. Frottement, difficulté de verrouillage ou infiltration appellent une intervention avant aggravation. La fréquence dépend de l’exposition, notamment au vent, à la poussière et à l’air marin.

Au pied de la fenêtre : guider l’eau vers l’extérieurCoupe de principe d’un appui de fenêtre, sans échelle ni prescription de pose. Le dessin ne représente pas un seuil accessible de porte-fenêtre. Fixations, calfeutrement, drainage et géométrie suivent le système retenu et le support réel.Au pied de la fenêtre : guider l’eau vers l’extérieurExtérieurIntérieurLes raccords latéraux ne sont pas représentés dans cette coupe.12345Darinov · Cliquer sur un repère pour lire son explication.
Coupe de principe d’un appui de fenêtre, sans échelle ni prescription de pose. Le dessin ne représente pas un seuil accessible de porte-fenêtre. Fixations, calfeutrement, drainage et géométrie suivent le système retenu et le support réel.

Comprendre le raccord de la baie

  1. 1
    Cadre et drainage

    Le cadre reçoit le vitrage et comporte, selon le système, des chemins de drainage. Leur sortie reste libre ; la coupe simplifiée ne représente pas les canaux internes du profil.

  2. 2
    Calfeutrement du raccord

    Le joint entre cadre et support traite les fonctions prévues par le système. Fixation mécanique, isolation et calfeutrement sont distincts : une mousse de remplissage ne décrit pas l’étanchéité complète.

  3. 3
    Rejingot et raccords

    Ce relief arrière participe au détail de l’appui lorsqu’il est prévu. Sa géométrie, les raccords latéraux et la liaison à la baie sont étudiés ensemble, pas déduits de cette coupe.

  4. 4
    Appui et pente vers l’extérieur

    La forme oriente l’eau vers le dehors. Vérifier l’appui et ses extrémités avant la menuiserie ; une finition ne doit pas créer une contre-pente ni boucher le drainage.

  5. 5
    Débord et goutte d’eau

    Le débord et le larmier limitent le retour d’eau sous l’appui. Leurs dimensions et leur continuité appartiennent au détail du projet ; ils ne remplacent pas le joint avec le cadre.

Une baie se raccorde au mur, au seuil et à l’eauÉlévation simplifiée d’une baie avec cadre, vitrage, joints, appui, drainage et protection solaire possible. Ce dessin n’est pas un détail de pose.Une baie se raccorde au mur, au seuil et à l’eau Cadre et fixations Vitrage et joints Seuil et drainage Volet ou ombre à prévoir La performance du vitrage ne corrige pas un raccord de pose défaillant.Darinov · Schéma de compréhension, non coté et non exécutable.
Élévation simplifiée d’une baie avec cadre, vitrage, joints, appui, drainage et protection solaire possible. Ce dessin n’est pas un détail de pose.
Sur un chantier Darinov · 06

Soigner les raccords d’une baie

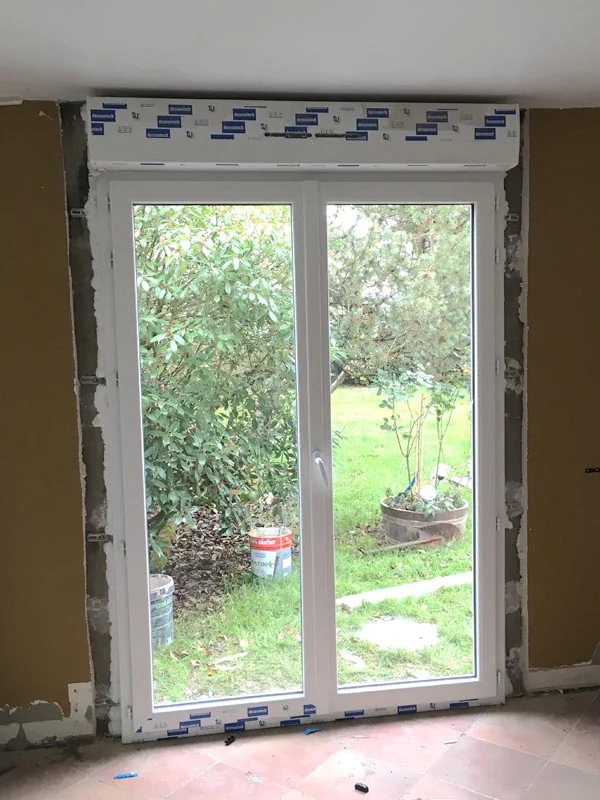

Baie vitrée posée dans une ouverture de villa, avec raccords de maçonnerie encore apparents.
Au rez-de-chaussée de cette villa, une ouverture reçoit une baie vitrée sur un seuil en béton. Les raccords périphériques sont encore apparents avant le doublage isolé en plaques de plâtre. À ce stade, la vérification porte sur la géométrie de l’ouverture, la fixation du dormant, le niveau du seuil et la continuité des raccords à l’air et à l’eau, avant d’habiller les tableaux.

Questions fréquentes

Darinov fabrique-t-il ses fenêtres aluminium ?

Oui. Darinov fabrique des fenêtres aluminium sur mesure, notamment des coulissants utilisant la série Émeraude de Rock Systems. Le profil, le vitrage et les galets sont définis pour chaque baie.

Double vitrage signifie-t-il vitrage anti-effraction ?

Non. La sécurité dépend de la composition du vitrage et de l’ensemble de la menuiserie.

Une fenêtre neuve supprime-t-elle toute condensation ?

Non. Humidité intérieure, ventilation et parois froides restent à examiner.

Peut-on changer le dessin des fenêtres en appartement ?

Il faut vérifier les règles de copropriété et les démarches liées à la façade avant commande.

Une baie à trois vantaux s'ouvre-t-elle toujours aux deux tiers ?

Non. Ce passage est possible avec une configuration adaptée, notamment trois vantaux sur trois rails permettant leur empilage. Le nombre de rails, les recouvrements et les butées doivent être vérifiés ensemble sur le plan de fabrication.

Un vitrage feuilleté 4+4 remplace-t-il un double vitrage ?

Ils répondent à des fonctions différentes. Le feuilleté associe des verres et un intercalaire qui retient les fragments après bris ; le double vitrage possède une lame isolante entre deux verres. Un double vitrage peut intégrer un verre feuilleté pour combiner isolation et sécurité, selon la composition retenue.

Sources et prolongements

Ce dossier explique des principes de préparation et de contrôle. Il ne remplace ni l’examen du bien, ni les études, notices, démarches et interventions professionnelles adaptées au projet.
