Lire les plans et calculer les quantités

Plan de masse, implantation, coupe, élévation et métré : lire les documents d’un chantier et relier les dimensions aux quantités du devis.

Un plan aide à comprendre l’aménagement ; un métré relie les ouvrages aux quantités à chiffrer. Pour les utiliser ensemble, il faut une version lisible, des dimensions vérifiées et une description précise des travaux. La surface de l’appartement ne donne ni la surface de peinture ni la quantité de carrelage à commander.

À l’issue de cette étape

Des plans datés et lisibles, un relevé vérifié sur place et des quantités reliées aux ouvrages prévus.

Ouvrir le support imprimable de cette étape →
Schéma original · pièce d’illustration

Plan, coupe et élévation répondent à trois questions distinctes.

L’illustration décrit la lecture d’un meuble de salle de bain. Elle ne sert pas à commander ou à dimensionner un ouvrage.

meublepassagePlanOù se place l’ouvrage ? Quel passage reste libre ?
hauteurréseauCoupeQuels niveaux, épaisseurs et passages de réseaux ?
miroirÉlévationQuel aspect de face et quel sens d’ouverture ?

À lire vous-même : destination, cotes écrites, version et cohérence des vues. À faire vérifier : structure, réseaux, tolérances de fabrication et quantités d’exécution.

À quoi sert chaque plan ?

DocumentCe qu’il montre
Plan de situationLe terrain ou le bâtiment dans son environnement géographique
Plan de masseImplantation sur la parcelle, limites et éléments extérieurs selon dossier
Plan d’étage ou d’existantOrganisation du niveau relevé et éléments repérés
Plan de projet / implantationOrganisation proposée, meubles ou équipements selon objet
Plan de démolitionOuvrages à déposer ou transformer, avec légende
CoupeVue verticale : hauteurs, niveaux et épaisseurs
ÉlévationVue d’une face : façade, mur aménagé ou meuble
DétailAgrandissement d’un raccord ou assemblage
Plan techniqueRéseau ou équipement d’un métier, avec ses conventions

Un plan de masse ne remplace pas un plan de cuisine. Une perspective donne une lecture du volume mais ne remplace pas les cotes et détails nécessaires à l’exécution. Le statut du document — relevé, proposition, validation ou exécution — doit être explicite.

Échelle, cotes et révisions

À l’échelle 1:50, 1 cm sur un tirage à la bonne taille représente 50 cm réels. Un PDF redimensionné ou une impression « ajustée à la page » peut fausser cette lecture. Les cotes écrites et leur vérification sur site priment sur une mesure au doigt sur un écran.

Lire légende, orientation, niveau de référence, hauteurs et conventions. Une cote peut concerner le gros œuvre ou la dimension finie après revêtement : préciser laquelle est nécessaire à la fabrication. Les révisions sont datées ; retirer les versions obsolètes des documents de travail.

L’épaisseur d’un trait ne permet pas à elle seule d’identifier un mur porteur. Une couleur rouge ou jaune n’a de sens qu’avec la légende du document. Les plans clients doivent être recoupés avec l’état réel avant travaux.

Le même ouvrage en plan, coupe et élévation

Un meuble de salle de bain se lit en plan pour sa profondeur et les passages, en élévation pour les façades et en coupe pour les hauteurs et réseaux. Une douche demande aussi les niveaux du sol et de l’évacuation. Les vues doivent être cohérentes entre elles.

Le schéma de cette page utilise une pièce d’illustration, sans reprendre un plan de client. Il montre comment longueur, largeur et hauteur répondent à trois questions différentes. Il ne dimensionne ni structure ni réseaux.

Calculer un métré

Le mètre linéaire (m) mesure une longueur ; le m² une surface ; le m³ un volume. Les appareils et ouvrages peuvent être comptés à l’unité ou décrits au forfait. Une quantité sans unité est ambiguë.

Cas d’illustration : une pièce de 4 m × 3 m mesure 12 m² au sol. À 2,70 m de haut, ses murs représentent 2 × (4 + 3) × 2,70 = 37,8 m² bruts. Avec une porte de 0,90 × 2,10 m et une fenêtre de 1,20 × 1,20 m déduites dans cette convention, on obtient 34,47 m² nets de murs. Le plafond reste à compter séparément.

Une couche de 5 cm sur 12 m² représente 0,60 m³. Ce volume n’indique ni la masse du matériau ni la capacité du plancher. Les pertes, découpes et conditionnements viennent après la quantité nette, selon le produit et le calepinage.

Du mur mesuré à la ligne du devis

Cas d’illustration : un mur de 4 m sur 2,70 m représente 10,80 m² bruts. Une ouverture de 0,90 m sur 2,10 m représente 1,89 m². Avec une déduction intégrale de cette ouverture, la surface nette est de 8,91 m². Les tableaux, retours et autres faces sont décrits séparément selon la règle de métré convenue.

Peinture du mur repéré M1 — 8,91 m² suivant le métré joint ; état du support et préparation précisés ; finition et nombre de couches définis par le système retenu.

Le tarif unitaire et les prestations incluses sont à comparer sur cette même description. La quantité ne suffit pas à comparer deux offres.

Des quantités reliées à des travaux précis permettent de comparer les propositions. Réunissez plans disponibles, photos et priorités avant l’échange ; les mesures utiles seront confirmées pour votre projet.

Préparer le chiffrage de mes travauxComprendre un devis travaux

Relier plan, commande et devis

Chaque ligne doit pouvoir être rattachée à une zone ou à un ouvrage décrit. Le métré des plinthes n’est pas automatiquement le périmètre complet : ouvertures et meubles peuvent modifier les longueurs. Les surfaces traitées en étanchéité diffèrent souvent de la surface au sol de la salle de bain.

Avant commande sur mesure, le professionnel confirme les cotes finies et les tolérances nécessaires. Une modification de plan doit déclencher la vérification des quantités et commandes déjà lancées. Conserver enfin les plans de l’installation réelle pour l’entretien.

Validez l’implantation, l’aspect et les équipements sur la version prévue pour décision. Les cotes de fabrication et les réservations techniques sont confirmées par les professionnels concernés. Un plan commercial ou une cote mesurée sur une image ne remplace pas le relevé définitif avant fabrication.

Un vrai plan, expliqué

Quatre repères pour lire un plan de rez-de-chaussée.

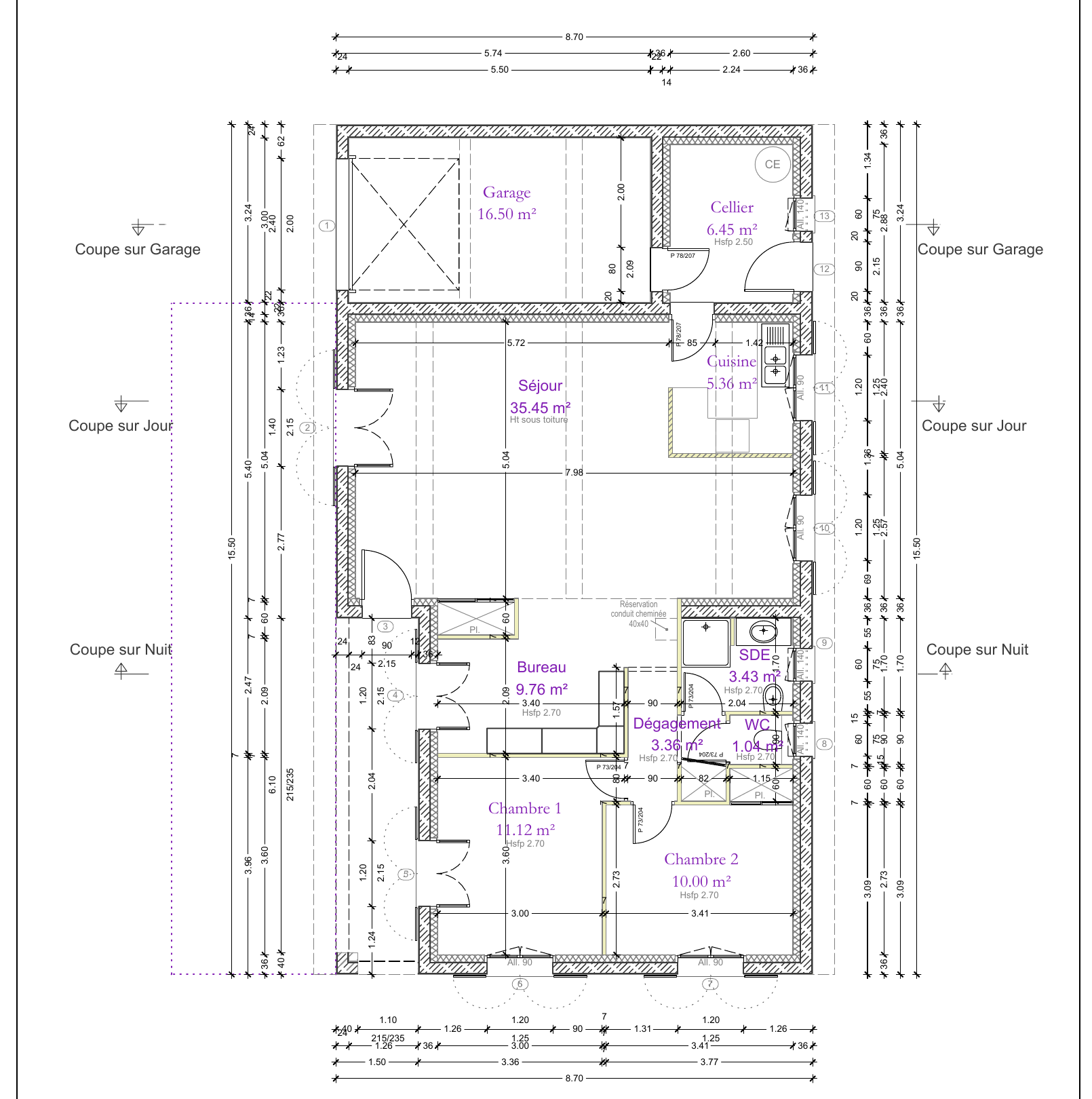

Ce document fourni illustre une vue en plan de maison. Il complète les trois vues simplifiées : l’extrait n’est ni un plan d’exécution de votre bien, ni une référence réglementaire locale.

Dessin d’origine : ADmo PS · document fourni à titre pédagogique. Cartouche nominatif et coordonnées exclus. Les proportions d’affichage ne permettent pas de mesurer à l’échelle. Ouvrir le plan en grand →

Les repères cuivrés ajoutés sont cliquables. Les numéros gris du dessin d’origine identifient des éléments du projet ; leurs tableaux de référence ne figurent pas dans cet extrait.

Comprendre les repères
  1. Cotes écrites et conventionsLes chaînes de cotes décrivent l’ensemble puis ses parties. Vérifier leur unité et ce qu’elles mesurent : ouverture, épaisseur de paroi ou distance intérieure. Ne pas mesurer sur cette image : son redimensionnement ne conserve pas l’échelle du document imprimé.
  2. Pièces et surfacesLe nom et la surface annoncée aident à lire les usages. La surface d’une pièce n’est ni la surface de ses murs ni la quantité de carrelage à commander. Les conventions du métré et les découpes doivent être précisées.
  3. Portes et débattementsL’arc représente l’ouverture de la porte. Vérifier les croisements avec mobilier, autre porte et circulation. Une baie dessinée ne précise pas à elle seule toutes les cotes de fabrication.
  4. Repères de coupeLes traits et flèches « Coupe sur Jour », « Garage » ou « Nuit » renvoient à des vues verticales. Ces coupes ne figurent pas dans cet extrait : les demander pour lire hauteurs, niveaux et volumes.

Trois erreurs à éviter

  • Utiliser une ancienne version
  • confondre mètres linéaires et mètres carrés
  • commander la surface nette sans traiter calepinage, conditionnement et réserve d’entretien.
Un même volume : plan et élévationUne pièce d’illustration de 4 mètres par 3 mètres et 2,70 mètres de haut illustre la différence entre surface de sol et surface de mur.Un même volume : plan et élévation4,00 mPlan : sol = 12 m²3,00 mHauteur : 2,70 mÉlévation : un murDarinov · Schéma de compréhension, non coté et non exécutable.
Une pièce d’illustration de 4 mètres par 3 mètres et 2,70 mètres de haut illustre la différence entre surface de sol et surface de mur.

Questions fréquentes

Peut-on mesurer directement un PDF ?

Seulement si son échelle est fiable et le logiciel correctement réglé ; les cotes et vérifications sur site restent nécessaires.

La surface au sol donne-t-elle la surface de peinture ?

Non. Les murs se calculent avec périmètre et hauteur, et le plafond se compte séparément.

Un plan commercial suffit-il pour fabriquer une cuisine ?

Non. Un relevé et des cotes finies validées sont nécessaires.

Pourquoi la quantité commandée peut-elle dépasser le métré ?

Découpes, calepinage, conditionnements et réserve d’entretien peuvent demander une quantité supplémentaire. Elle se justifie par le produit et le dessin de pose, pas par un pourcentage automatique appliqué à tous les ouvrages.

Sources et prolongements

Ce dossier explique des principes de préparation et de contrôle. Il ne remplace ni l’examen du bien, ni les études, notices, démarches et interventions professionnelles adaptées au projet.
