Plomberie, alimentation et évacuations

Une plomberie fiable doit fournir le bon débit, évacuer sans désamorçage ni fuite et rester entretenable. Déplacer un lavabo n’est donc pas seulement prolonger deux tuyaux : l’évacuation, les niveaux, les raccords et les accès peuvent décider de la faisabilité.

À retenir en 30 secondes

• Arrivée d’eau et évacuation obéissent à deux logiques : la première est sous pression, la seconde fonctionne le plus souvent par gravité.
• Repérez l’arrêt général et prévoyez, si le réseau le justifie, des vannes par zone avant de dessiner les meubles ; ces organes doivent rester accessibles.
• Un tube et son raccord forment un système : leurs références et outils de pose doivent être compatibles.
• Les alimentations et écoulements se vérifient avant de fermer le mur ou le meuble. Une photo ne remplace pas un essai.
• Un plan simple des vannes et des passages évite de chercher à l’aveugle lors d’une fuite future.

Deux réseaux, deux logiques

L’alimentation distribue l’eau froide et, selon l’équipement, l’eau chaude sous pression. Les évacuations conduisent les eaux usées vers les colonnes ou le réseau de collecte, généralement par gravité. Une vanne isole une partie de l’installation ; une nourrice répartit plusieurs départs. Les colonnes communes d’un immeuble ne sont pas assimilables à un équipement privatif librement modifiable.

Le débit, en litres par minute, décrit une quantité d’eau dans le temps ; la pression, souvent exprimée en bar, ne garantit pas à elle seule ce débit. Un filtre encrassé, une section insuffisante ou une perte de charge peut limiter l’eau disponible alors que la pression statique semble correcte.

Matériaux : choisir un système complet

Une couleur de tube n’est pas une certification d’usage. Vérifier la référence, la température et la pression admissibles ainsi que les prescriptions d’assemblage. Mélanger tubes, raccords et outils sans compatibilité démontrée fragilise l’installation.

Prévoir les arrêts d’eau avant les habillages

Le trajet de l’eau doit pouvoir se raconter simplement : arrivée privative, arrêt général accessible, éventuel filtre ou régulateur étudié, distribution puis points d’eau. Des vannes par zone ou par équipement peuvent permettre d’isoler une cuisine, une salle de bain ou un appareil sans priver tout le logement d’eau. Leur nombre et leur emplacement dépendent du réseau réel ; une vanne inaccessible derrière une crédence collée ou un meuble non démontable perd l’essentiel de son intérêt.

Dans un appartement, distinguer clairement l’arrêt privatif des organes de la colonne commune et vérifier qui est autorisé à intervenir sur cette dernière. En villa, identifier aussi les équipements éventuels de réserve, de pompage et de traitement. Le plan de fin de travaux nomme les arrêts, les zones desservies et les passages conservés derrière les finitions, avec des photos datées avant fermeture.

Évacuer l’eau et retenir les odeurs

Le siphon conserve une garde d’eau qui limite le passage des odeurs. La ventilation du réseau aide à éviter les variations de pression qui peuvent désamorcer cette garde. Une mauvaise odeur peut aussi provenir d’un siphon inutilisé, d’un raccord défectueux ou d’un dépôt : ajouter du parfum ne résout pas la cause.

La pente, le diamètre, la longueur, les changements de direction et les appareils raccordés se déterminent ensemble. Il n’existe pas une pente à appliquer sans réflexion à toutes les configurations. Un déplacement de WC peut être limité par l’altimétrie de la colonne, bien avant le choix de la cuvette. Une pompe de relevage ajoute bruit, alimentation et maintenance ; elle ne doit pas être présentée comme équivalente à une évacuation gravitaire simple.

Préparer les travaux et contrôler avant fermeture

Relever les arrivées, les vannes, les diamètres identifiables, les niveaux et l’accès aux colonnes. Le plombier coordonne les passages avec la maçonnerie, les meubles, les équipements et l’étanchéité. Éviter les raccords dissimulés sans disposition d’accès adaptée ; prévoir des fixations limitant vibrations et efforts sur les appareils.

Les essais d’alimentation et d’écoulement sont effectués selon le système avant rebouchage. Sur les alimentations, le plombier contrôle les raccords encore visibles et réalise l’épreuve adaptée à la notice du système ; la pression, la durée et le fluide d’essai ne se copient pas d’un autre chantier. Sur les évacuations, il vérifie l’écoulement et l’absence de fuite aux raccords accessibles. Un essai consigné précise la zone testée, la méthode et le résultat. Une photo localise un réseau mais ne prouve pas son étanchéité. Les références des équipements doivent être conservées. Les traversées de douche demandent en plus un raccordement au système de protection à l’eau : un joint visible ne remplace pas ce détail.

Pression irrégulière, réserve et surpresseur

Identifier d’abord le problème : manque de pression, manque de débit ou coupures. Un surpresseur augmente la pression dans une installation étudiée ; il ne crée pas une réserve d’eau. Une citerne stocke un volume, mais ajoute hygiène, accès, protection contre les contaminations et entretien. Son implantation impose une vérification de charge : 1 000 litres d’eau représentent environ une tonne, hors poids du réservoir et de ses supports.

La capacité dépend des usages et de la continuité recherchée. Prévoir un accès réel pour nettoyage, inspection, vidange et remplacement. Une filtration retient certains éléments selon sa technologie ; elle ne rend pas automatiquement une eau potable. Analyses et traitement éventuel se définissent avec un spécialiste selon la ressource.

En villa ou zone périurbaine, réseau, réserve, récupération pluviale et forage répondent à des besoins différents. Un forage n’est pas un droit acquis : les démarches et la ressource sont à vérifier auprès des autorités compétentes. Les réseaux non potables doivent rester identifiés et protégés contre les interconnexions avec l’eau potable. L’assainissement individuel nécessite également une étude du site et des autorisations ; ce guide n’en donne pas un dimensionnement type.

Quantités, coût et durée du chantier

Décrire chaque point d’eau : alimentation froide/chaude, évacuation, distance, appareil, robinetterie, vannes, essais et reprises. Le mètre de tube seul ne représente pas le coût d’un déplacement. Exemple fictif : déplacer un évier de 2 m peut imposer une reprise de meuble, une traversée et un nouveau cheminement d’évacuation ; le budget ne se limite pas à 2 m de fourniture.

Les délais dépendent de l’accès, des coupures convenues et de la fermeture des supports après essais. Dans un logement occupé, planifier les périodes sans eau et la remise en service. La fabrication d’un meuble ou la disponibilité d’un appareil peut être plus longue que la pose du réseau.

Entretenir sans masquer un défaut

Nettoyer les aérateurs et siphons accessibles suivant l’encrassement ; appliquer les recommandations des fabricants aux filtres, pompes et réservoirs. Noter une baisse de débit, une fuite, des bruits nouveaux ou une consommation inhabituelle. Les produits de débouchage agressifs ne remplacent pas le diagnostic d’une évacuation mal conçue. L’accès aux vannes et aux organes d’entretien doit rester libre après l’aménagement.

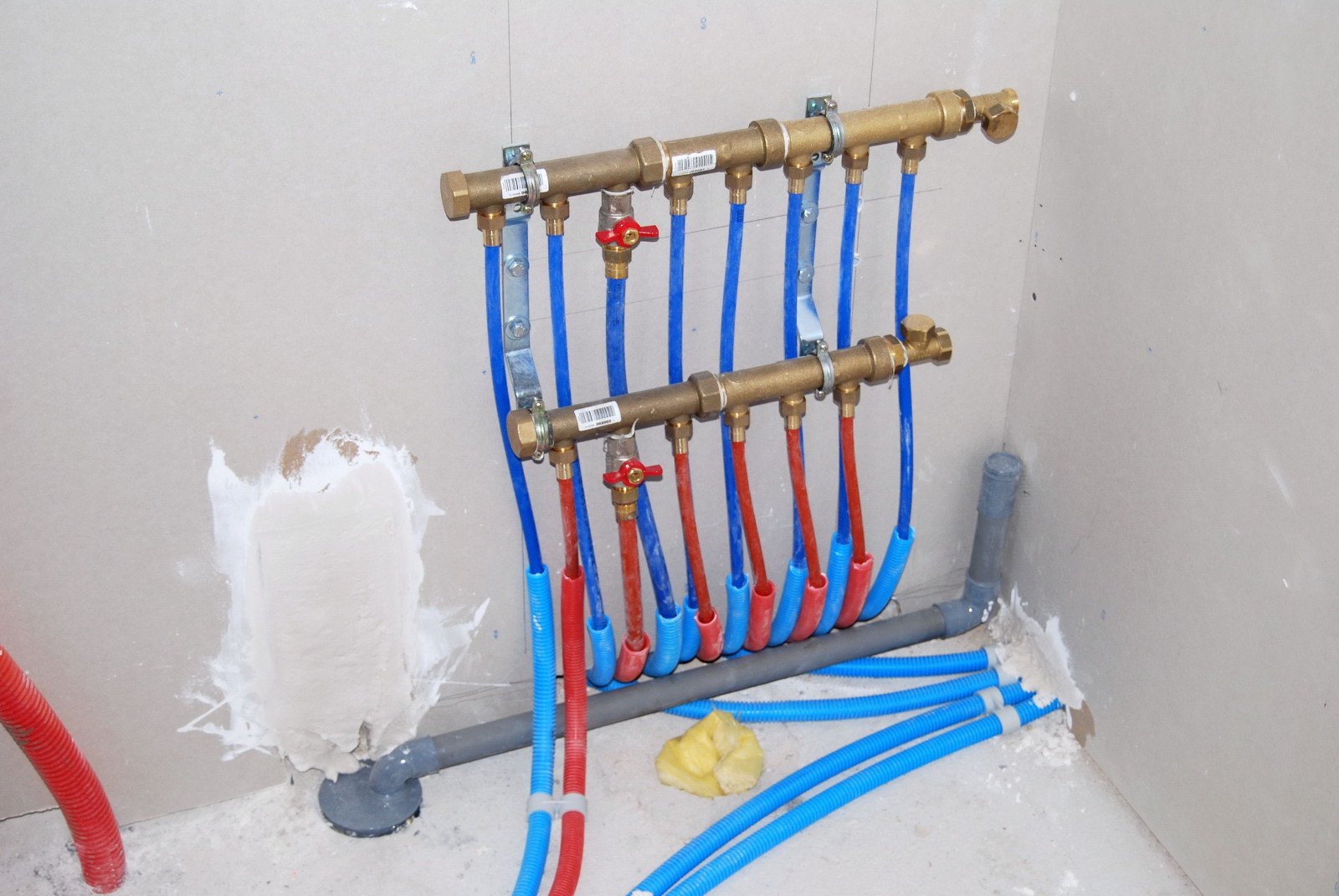

1Collecteur de distribution2Vanne visible3Évacuation distincte

Repères à observer

1. Collecteur de distributionPlusieurs départs sont regroupés au même endroit. Chacun doit être identifiable sur le plan du réseau réellement posé.
2. Vanne visibleLa manette rouge peut être repérée ici ; cette vue ne démontre pas qu’il existe un arrêt propre à chaque départ.
3. Évacuation distincteLes tubes gris appartiennent à un autre réseau. Le trajet et l’écoulement doivent être vérifiés avant habillage.

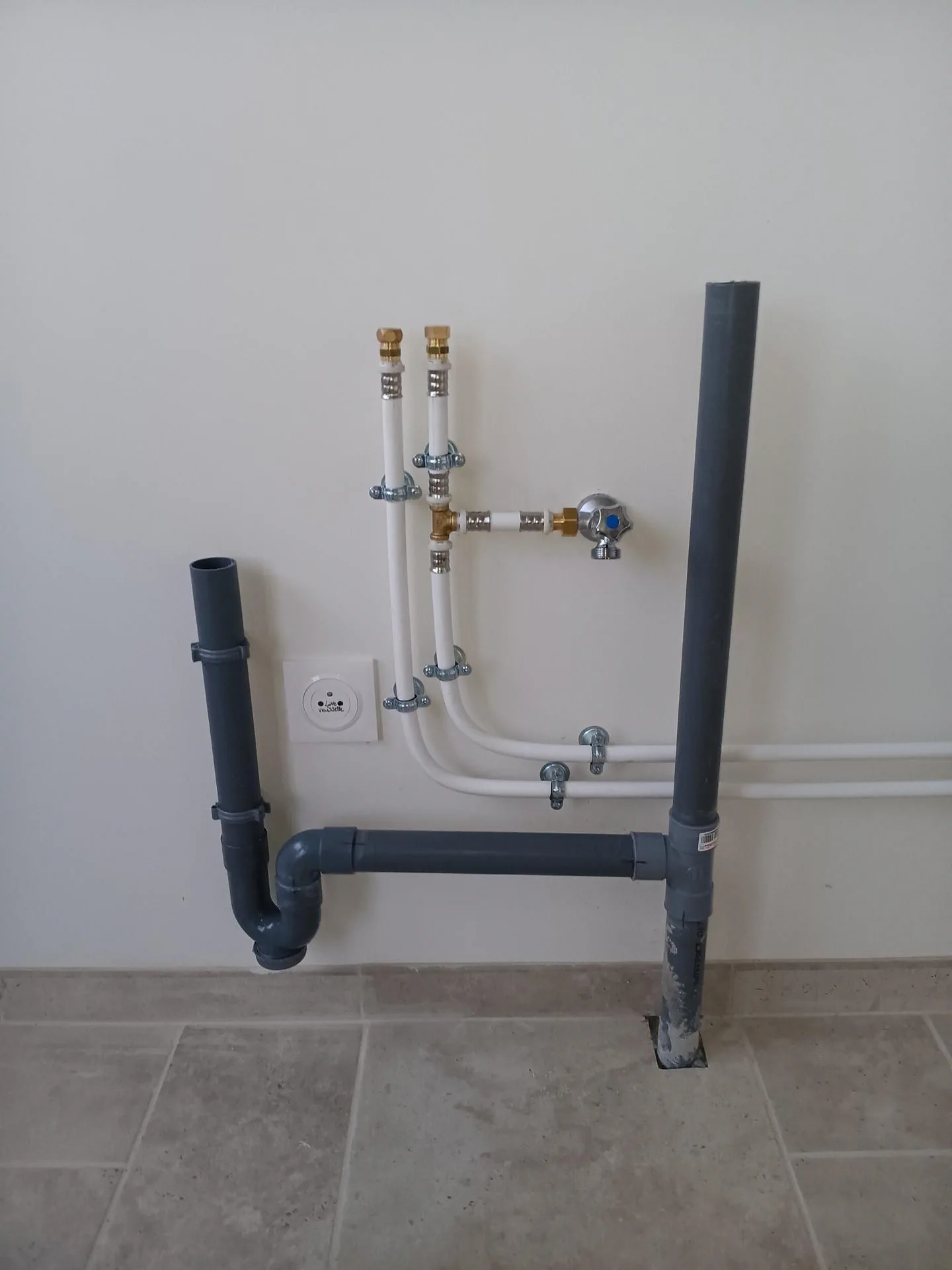

Sur un chantier Darinov · 03

Préparer les réseaux avant les meubles
